4. 信令系统

4.1 信令系统概述

4.1.1 概念

在交换机与用户或各交换机之间，除传送话音、数据等业务信息外，还必须传送一些为完成电话接续，网络管理以及计费等任务的控制信号。如摘机、挂机、拨号和占用等信号，这些信号统称为信号或信令(Signaling)。

4.1.2 信令的分类

1. 按照信令完成的功能划分：

         监视信令

         路由信令

         管理信令

（1）监视信令：监视用户摘/挂机状态的信号。用户话机的摘机(off hook) 、挂机(on hook)状态是通过用户环路的通、断来表示的。主叫摘机：呼出信号；被叫摘机：应答信号；主叫挂机：拆线信号；被叫挂机：话终信号。

（2）路由信令：也被称为选择信令或地址信令。是指主叫所拨的被叫号码信号，交换机根据此信号可以选择适当路由找到被叫用户。可以分为：

         直流脉冲信号(DP):主叫通过用户环路断续状态，产生一串串脉冲，以表示被叫号码。

         双音多频信号(DTMF:Dual-tone Multi Frequency):用按键话机发出双音频组合信号代表一位号码。用DTMF比DP快，目前已被广泛使用。

（3）管理信令：具有操作维护功能，用于通信网的操作、管理和维护，从而保证通信网的正常运行。

2. 按照信令的工作区域来划分，可将信令分为：

         用户线信令：在用户线上传递。

         局间信令：在局间中继线上传递。

（1）用户线信令主要有：

         用户状态信令：反应用户线忙闲状态

         地址信令：通信的目的地址

         音信令：交换机向用户终端传送的各种音信号和铃流。音信

号为450HZ和950Hz的正弦波：

         拨号音：为450Hz的连续信号；

         忙音：以断续方式发送，即断续各0.35S；

         回铃音：以断续方式发送，即1S通，4S断；

         振铃：以断续方式发送，即1S通，4S断；

         铃流源：75V，25Hz交流正弦波；

         催挂音：950Hz的连续正弦波；

         空号音、特殊服务音等。

（2）局间信令：指在交换机之间的局间中继线上传送，用来控制局间呼叫的建立和拆除。

         监视信令：监视局间中继线的接续状态。

         路由信令：通信的目的地址。

         管理信令：通信网络管理和维护相关的信息。

3. 按照信令传送通路与用户信息传送通路的关系，可将信令分为：

         随路信令(CAS，Channel Associated Signaling)：在话音通道上传送，或者在与话音通道对应的固定通道上传送。

         线路信令：是监视信令，用来监视局间中继线的接续状态。如示闲、占用、被叫应答、拆线、挂机等信号。在ＰＣＭ系统中的ＴＳ１６中传送。

         多频互控信令：是路由信令，用于传递被叫号码、主叫号码、主叫用户类别等信息。

         公共信道信令(CCS，Common Channel Signaling)，也叫共路信令。所有话路的信令都在一个公共的信号链路上以消息的形式传送，即信令和话路完全分离。

4.1.3 信令方式

信令方式: 在信令构成、信令交互时要遵守的规约和规定。

1. 结构形式：是指信令所能传递信息的表现形式。

         未编码信令

         编码信令

2. 传送方式

         端到端方式

         逐段转发方式

         混合方式

3.控制方式

         非互控

         半互控

         全互控

4.2  No.7 信令系统

4.2.1 概述

1. No.7 信令的应用与发展

（1）基本应用：PSTN；电路交换的数据网；窄带ＩＳＤＮ网。

（2）主要应用：智能网；网络的操作、管理与维护；公共陆地移动通信网；N-ISDN的部分补充业务。

（3）未来应用：B-ISDN。

2. No.7 信令的特点

         信道利用率高

         传输速度快

         信令容量大

         应用范围广泛

         信令网与通信网分离

         信令扩充方便

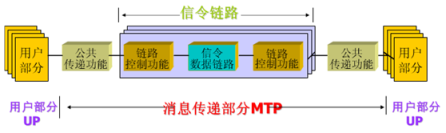

4.2.2 功能结构

4.2.3 信令格式单元

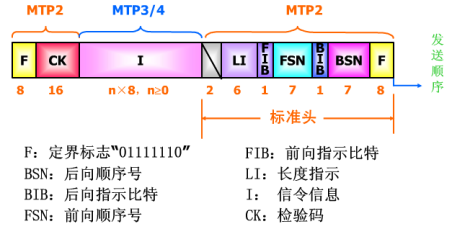

1. 基本格式

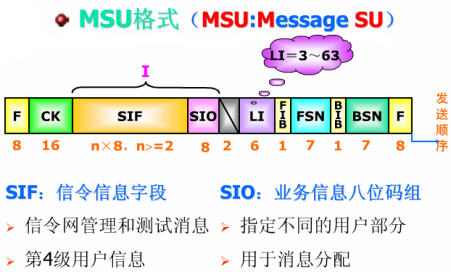

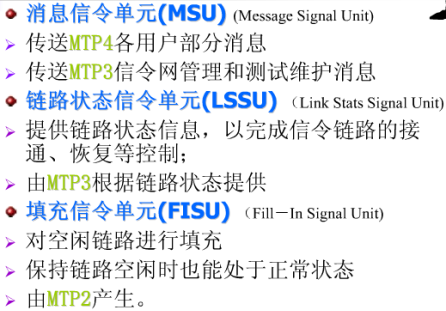

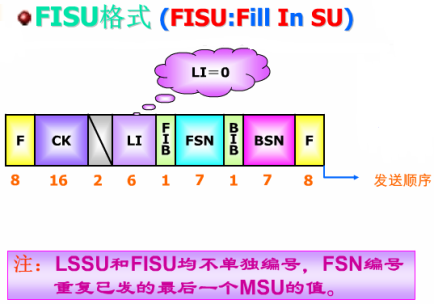

2. 三种信令单元

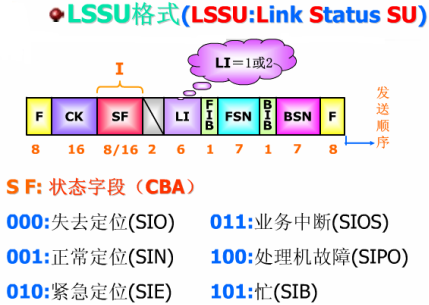

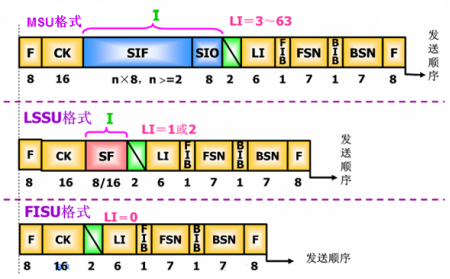

3. 三种信令单元的比较

4.3  NO.7信令

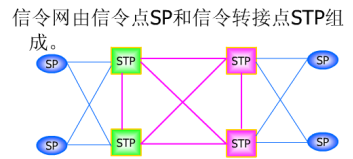

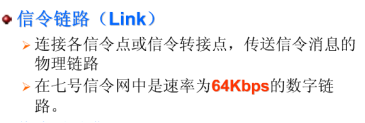

4.3.1 信令网的部件

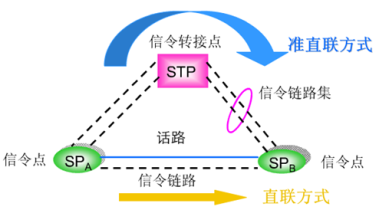

4.3.2 信令方式

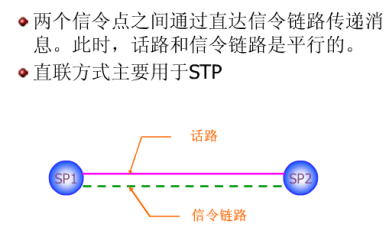

1. 直连工作方式

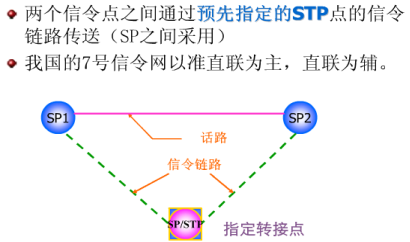

2. 准直连工作方式

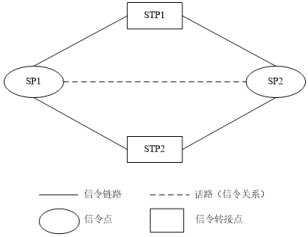

3. 非直连工作方式

4.3.3 信令网结构

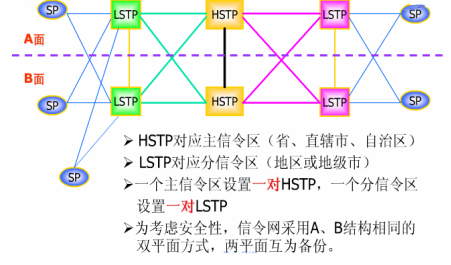

中国No.7 信令网结构

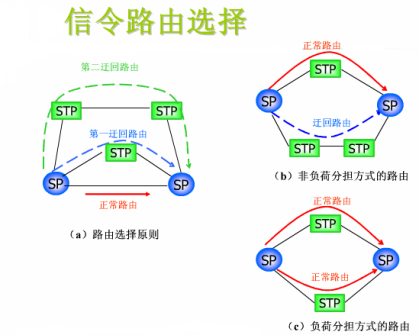

4.3.4 信令网的路由选择

信令路由选择的一般原则

在No.7信令网中，信令路由的选择遵循两个基本原则：“最短路径”和“负荷分担”。

         最短路径就是在确定至各个目的信令点的路由时，选择不经过信令转接点的直达信令路由或经信令转接点次数最少的信令路由；

         负荷分担就是同一等级的信令路由之间和每一条信令路由的信令链路组之间均匀分担信令业务。

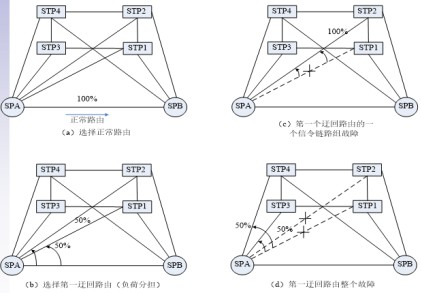

首先选择正常路由，当正常路由发生故障时，再选择迂回路由；当有多个迂回路由可供选择时，应首先选择第一迂回路由，当第一迂回路由出现故障时，再选第二迂回路由，依此类推；

在迂回路由中，若有同一等级的多个信令路由时，这多个信令路由之间应采用负荷分担的方式，均匀地分担信令业务。若其中一条信令路由的一个信令链路出现故障，则将它分担的信令业务倒换到采用负荷分担的其它信令链路上。若其中一条信令路由出现故障，则将它分担的信令业务倒换到采用负荷分担的其它信令路由上。

4.3.5 信令点网的安全措施

信令网的可靠性措施主要有网路组织的可靠性措施、信令网管理功能、负荷分担和信令网的维护与管理，下面分别介绍各种措施。

1. 基本安全措施：信令网的基本部件包括信令点、信令转接点和信令链路，当这些部件，特别是信令链路不能满足信令网可靠性要求时，必须提供冗余设备。为了保证信令网的可靠性，提高信令网的可用性，我国的三级信令网采用了双倍可靠性措施。

2. 信令网管理功能：No.7信令第三级的信令网管理功能，可以完成信令链路的倒换、倒回、重选路由等功能，实现在信令网的可用性发生变化时，以保证仍能可靠地传递各种信令消息。

3. 负荷分担：负荷分担在正常情况下使信令业务均衡，发生故障时可使信令业务集中传送。当信令网出现故障和拥塞时继续正常传送信令，以保证信令网的可靠性。

4. 信令网的维护与管理：No.7信令可以在程控交换机、网络数据库及智能节点之间传送各种信令消息，其中也包括网络管理信息。采用No.7信令，对信令系统的管理和维护工作提出了新的更高的要 求，同时No.7信令本身也为管理和维护工作提供了先进的技术手段。

No.7信令的运行、管理和维护(OA&M)主要包括以下功能：

(1) 信令网故障的监视和测量。

(2) 信令网中信令点、信令转接点和信令业务量的监视测量。

(3) 信令网的路由测试。

(4) 信令链路的运行管理。

(5) 信令网的设计数据采集。

信令网的监视和测量主要有以下几个方面:

(1) 信令链路性能。

(2) 信令链路可用性。

(3) 信令链路利用率。

(4) 信令链路组和路由组可用性。

(5) 信令点状态的可接入性。

(6) 信令路由利用率。

   进行信令网的监视和测量有两种主要测试工具：一是人机命令，利用人机命令进行No.7信令链路、信令链路组、信令路由组创建、修改、删除及信令业务量的观测等；另一种是利用专门的测试设备，如监视器等监视指定的信令链路等。
