教学实验

散热器热工性能实验台

使用说明书

上海绿兰教学仪器有限公司

电话：021-56537766

散热器热工性能实验台

使用说明书

一、实验目的：

1、通过实验了解散热器热工性能测定方法及低温水散热器热工实验装置的结构。

2、测定散热器的散热量Q，计算分析散热气的散热量与热媒流量G和温差ΔT的关系。

二、实验装置：

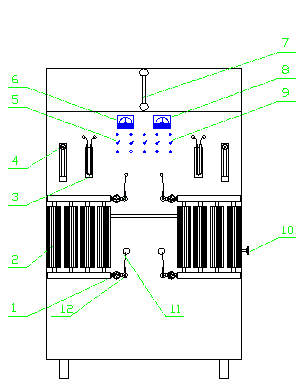

见图一：1.流量调节阀  2.散热器  3.U形压力计  4.转子流量计5.水泵开关  6.水温调节器    8.温度测量仪表及温度变送器  9.加热开关组  10.上水阀  11取压管  12. 散热器水温测点。

散热器1散热面积为：0.510m2

散热器2散热面积为：0.433m2

三、实验原理：

本实验的实验原理是在稳定的条件下测定出散热器的散热量：

Q=GCP（tg-th）       [kJ/h]

式中：G——热媒流量，     kg/h；

CP——水的比热，kJ/Kg·℃；

tg、th——供回水温度，  ℃。

上式计算所得散热量除以3.6即可换算成[W]。

由于实验条件所限，在实验中尽量减少室内温度波动。                              水箱内的水被电加热器加热 ，并由温控器控制其温度在某一固定温度点，由管道流入散热器中，经其传热将一部分热量散入房间，降低温度后的回水通过转子流量计流入低位水箱。流量计计量出流经每个散热器在温度为th时的体积流量。循环泵打入高位水箱的水量大于散热器回路所需的流量时，多余的水量经溢流管流回低位水箱。

四、实验步骤：

1、系统充水，注意充水的同时要排除系统内的空气。

2、打开总开关，启动循环水泵,使水正常循环。

3、将温控器调到所需温度（热媒温度）。打开电加热器开关，加热系统循环水。

4、根据散热量的大小调节每个流量计入口处的阀门，使之流量、温差达到一个相对稳定的值，如不稳定则须找出原因，系统内有气应及时排除，否则实验结果不准确。

5、系统稳定后进行记录并开始测定：

当确认散热器供、回水温度和流量基本稳定后，即可进行测定。散热器供回水温度tg与th及室内温度t均采用铜—康铜热电偶配数显温度测试仪直接测量，流量用转子流量计测量。温度和流量均为每10分钟测读一次。

Gt=L/1000=L·10-3 m3/h

式中：L——转子流量计读值； l/h；

Gt——温度为th时水的体积流量；m3/h

G=Gt·ρt         （tg/h）

式中：G——热媒流量，（kg/h）；

ρt——温度为th时的水的密度，（kg/ m3）。

6、改变工况进行实验：

a、改变供回水温度，保持水量不变。

B、改变流量，保持散热器平均温度不变。

即保持

        恒定

7、实验测定完毕：

a、关闭电加热器；

b、停止运行循环水泵；

c、检查水、电等有无异常现象，整理测试仪器。

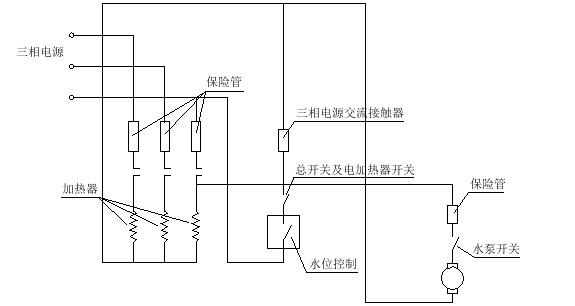

五、电工作原理图：

六、实验报告：

七、注意事项：

1、测温点应加入少量机油，以保持温度稳定；

2、上水箱内的电热管应淹没在水面下时，才能打开，本实验台有自控装置；但亦应经常检查。

3、实验台应接地。
